快適な住宅づくりの基礎 -

自立循環型住宅を目指して (有)小松工務店

日射収得・遮蔽イメージ

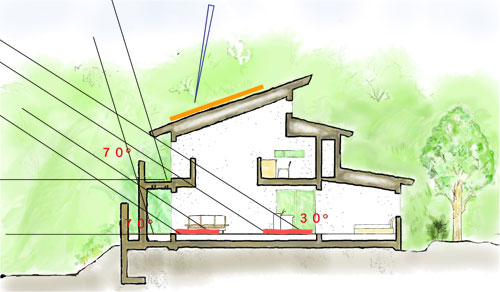

日射収得の効果的な角度

日射取得

夏は70°冬は30°で計画。 太陽光発電は20°〜30°がもっとも効果がでる。)

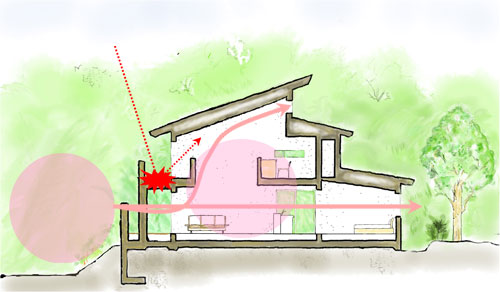

夏の日中のイメージ

風向き(夏の昼)

南側のガレージ、ベランダには直接日が当たり、暑い空気が溜まります。

涼しい場所を造る

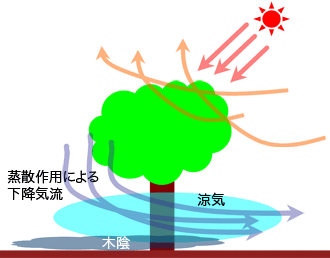

蒸散作用による下降気流で樹木の木陰で蓄えられた涼気を流す

樹木は天然の涼気発生器。

涼気を家に取り込む1

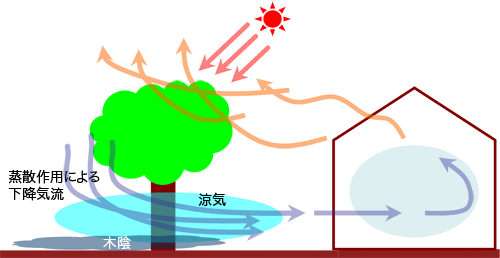

下降気流に乗った涼気を家に取り込む

北側の樹木による空気の動きと、室内の空気の動きを連動させるイメージ。

涼気を家に取り込む2

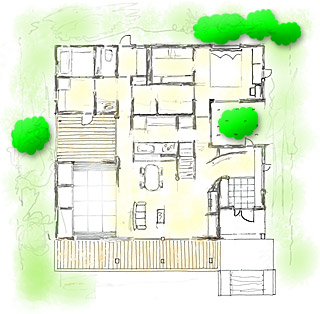

涼気を運ぶ樹木の配置 落葉樹の利用 中庭の活用 既存の樹木の利用

間取図の樹木部分を選択すると詳細をご覧いただけます。

涼気を運ぶ樹木の配置。

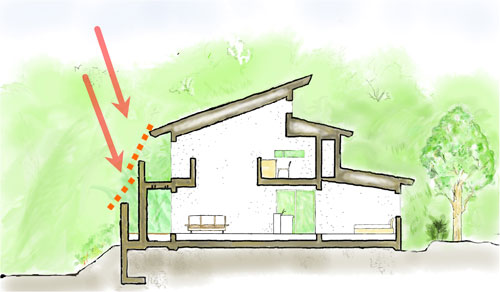

夏の日差しを遮る工夫

夏の日差しを遮る工夫

すだれは、ベランダに陰を造るイメージで設置。

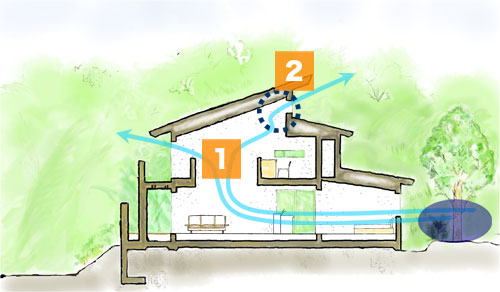

夏の涼気を取り込むイメージ

オレンジ色の数字枠を選択すると詳細をご覧いただけます。

夏の涼気を取り込むイメージ 夏の涼気を取り込むイメージ1 夏の涼気を取り込むイメージ2

北にある木陰の涼気を、室内に取り込むイメージ。

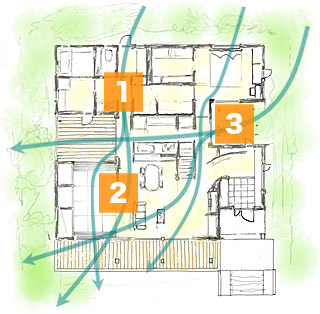

夏の夜の風を取り込むイメージ

オレンジ色の数字枠を選択すると詳細をご覧いただけます。

夏の夜の風を取り込むイメージ 南北に抜ける廊下 通気性の良い建具と欄間 地窓の取付

通風輪道は、南北に風が吹けるイメージ。
